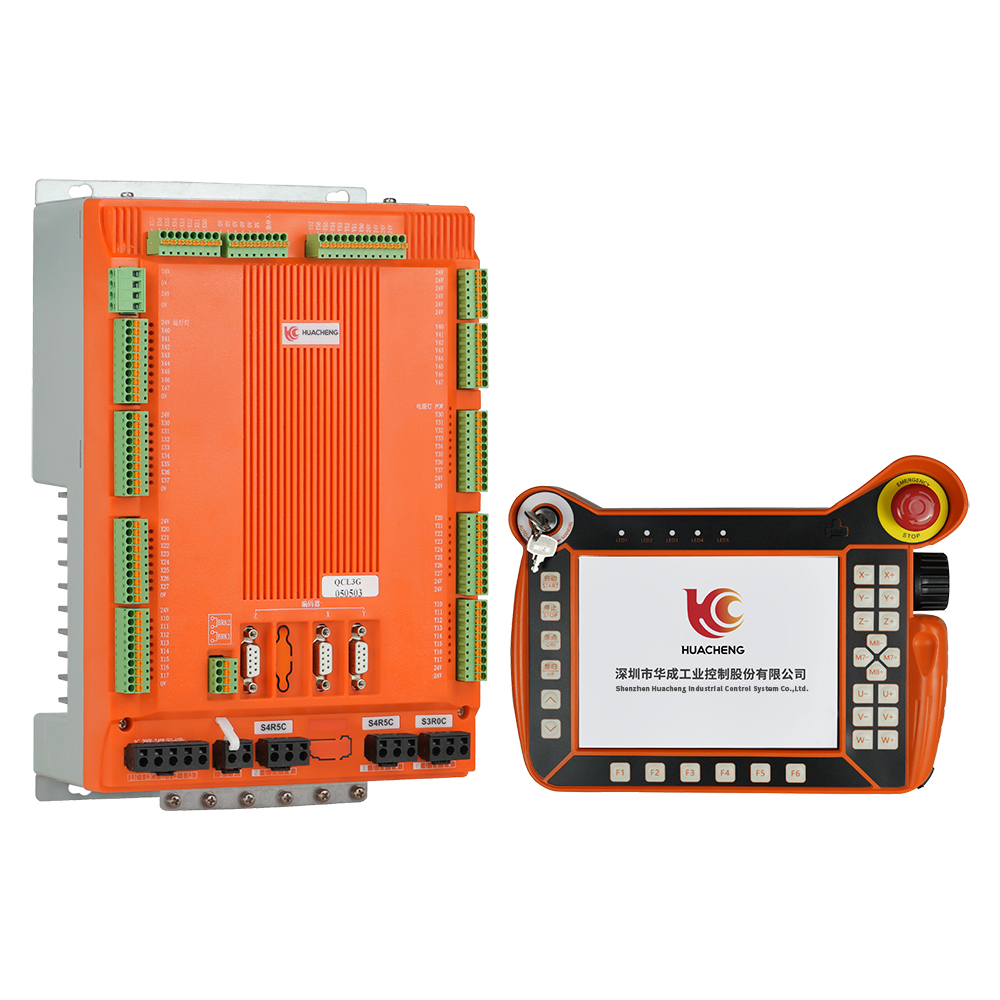

產品概述

華成工控主打性價比應用場景開發的一款驅控一體產品，包含 QC-L3G 和 QC-L4G 兩種機型，針對數控機床加工生產的環境，使用了防油線纜，手控器采用全新外觀結構。另針對上下料復雜場景，具備雙料盤模式與設置了獨立車床安全區。支持碰撞檢測，可有效避免人身財產損失。

產品特點

1.最大支持4軸控制；

2.功率覆蓋100w-750w，支持增量和絕對值伺服電機，采用防水設計，可應用于油污較多的產線；

3.采用多芯直連驅控一體架構；

4.高速內部總線通訊方式，支持40路標準輸入/標準輸出，支持1路RS485接口、1路CAN總線接口；

5.支持程序多任務執行，每個模式包含了一個主程序和8個子程序；

6.優化料盤堆疊邏輯，四點料盤功能。

注意：用戶需要自行評估IO電源是否超出標配50W，如超出，則需要自行更換大功率電源。

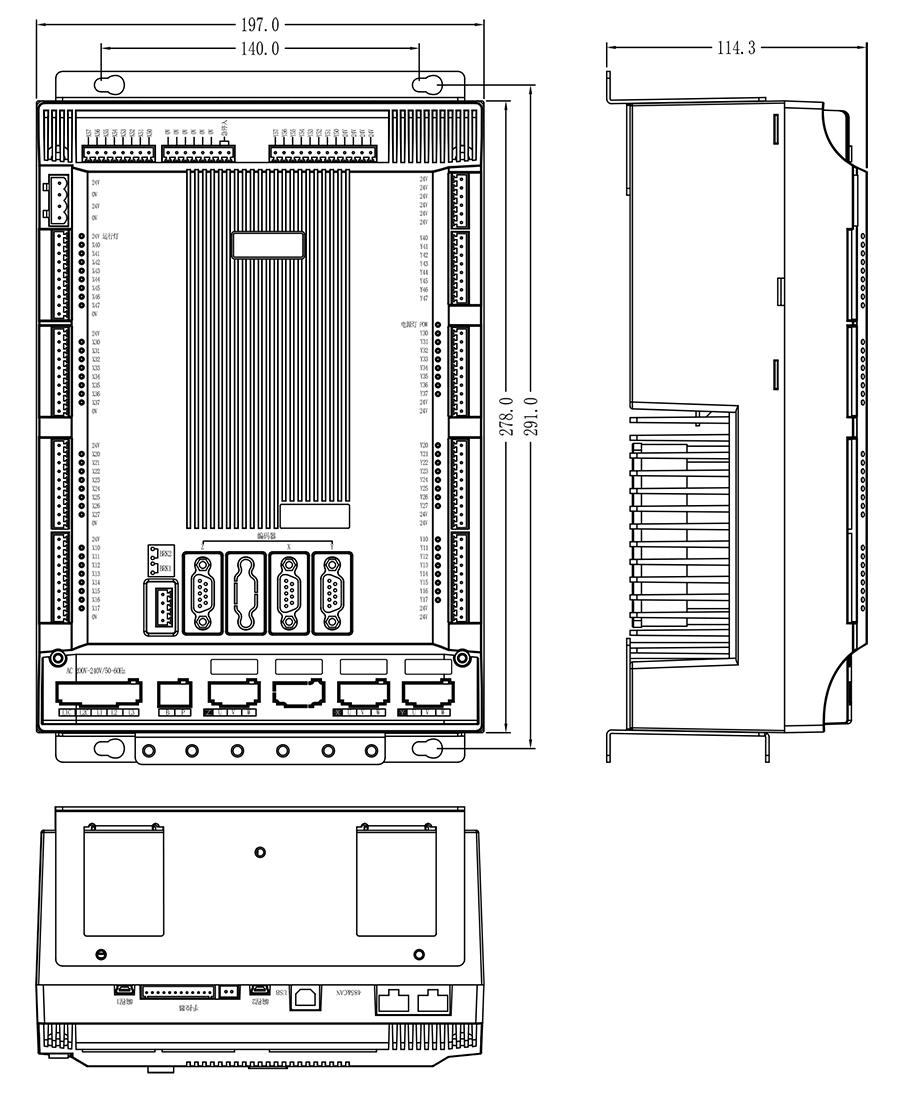

主控尺寸圖：

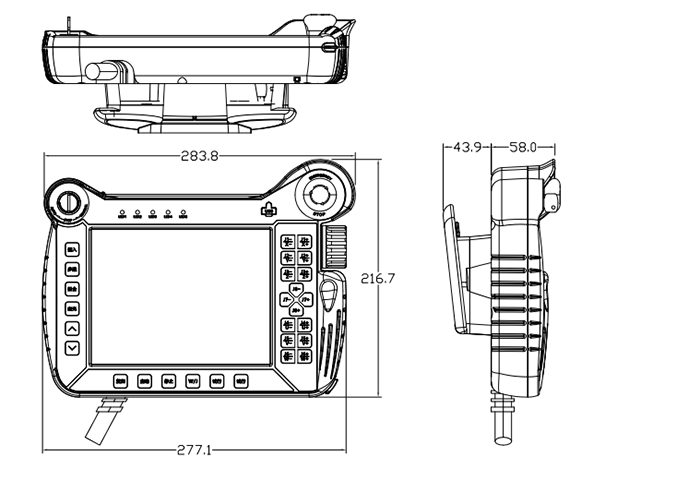

手控器尺寸圖：

單路開關電源安裝尺寸及接線：
