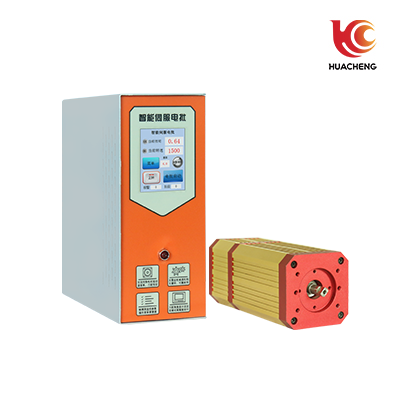

智能伺服電批，由伺服電批控制系統和伺服電機構成。不管是從扭力、精度、使用壽命來看，伺服電批都比無刷、有刷電批更強大。伺服電批的扭力大、響應快。

產品特點：

（1）無機械齒輪和離合器結構，無磨損，免維護，壽命超長，故障率低；

（2）高精度電流采樣和終值算法驅控，響應快，重復精度高，扭力精準；

（3）具備單段，二段，多段、拆卸等多種工作模式，轉速、扭矩可調，鎖付智能化；

（4）適應機牙螺紋，自攻螺紋，自鉆螺紋等場合；

（5）扭力，圈數綜合評估，降低滑牙、浮鎖誤判率；

（6）驅控器自帶2.4寸真彩觸摸屏可調試設置參數，方便監控調試電批運作；

（7）驅控器IO信號有電批啟停輸入信號、力矩到達和電批報警輸出信號；

（8）集成一個基于MODBUS RTU協議的TTL通信口，外聯控制器或觸摸屏。

系統功能：

輸入輸出信號：啟動、停止、正反轉；擰緊完成、合格標志、報警輸出；

外圍接口：RS485、IO接口、可實現IO口的所有功能；

實時輸出擰緊數據，由MES系統采集，分析，存儲；

擰緊過程由高速數字控制，精度高，使用壽命長；

支持正反向控制；扭力，轉速，圈數任意調節，多級變速，控制精度更高；

擰緊過程數據管理，記錄可溯；

浮鎖，滑牙等異常出錯報警機制及處理；

擰緊過程主要數據顯示：實時扭力值、圈數、擰緊時間、扭力峰值，合格標志；

相對于IO電批，控制更精準，更環保。

軟件功能：

界面簡單易操作，與智能伺服電批控制器無縫連接，快速便捷的設置電批各類參數。

伺服電批工作狀態信息顯示與記錄，電批狀態實時監控。

扭緊過程可監控，支持波形采集、對比與分析、支持在線調試功能。

鎖付記錄顯示，處理與導出，讓擰緊記錄可追溯、可保存、可統計。

規格型號：

IO及通訊端口定義：

注：SEL用于選擇高低電平使用，SEL選擇接入24V時，輸入端子輸入低電平信號有效；SEL選擇接入COM時，輸入端子輸入高電平信號有效。

電機編碼器端口：

各系列電批的編碼器端口統一為DB9，支持絕對值編碼器。

輸入輸出電源端口：

電批電源輸入，接地端口：

電機動力線，接地端口：

電氣接線圖：

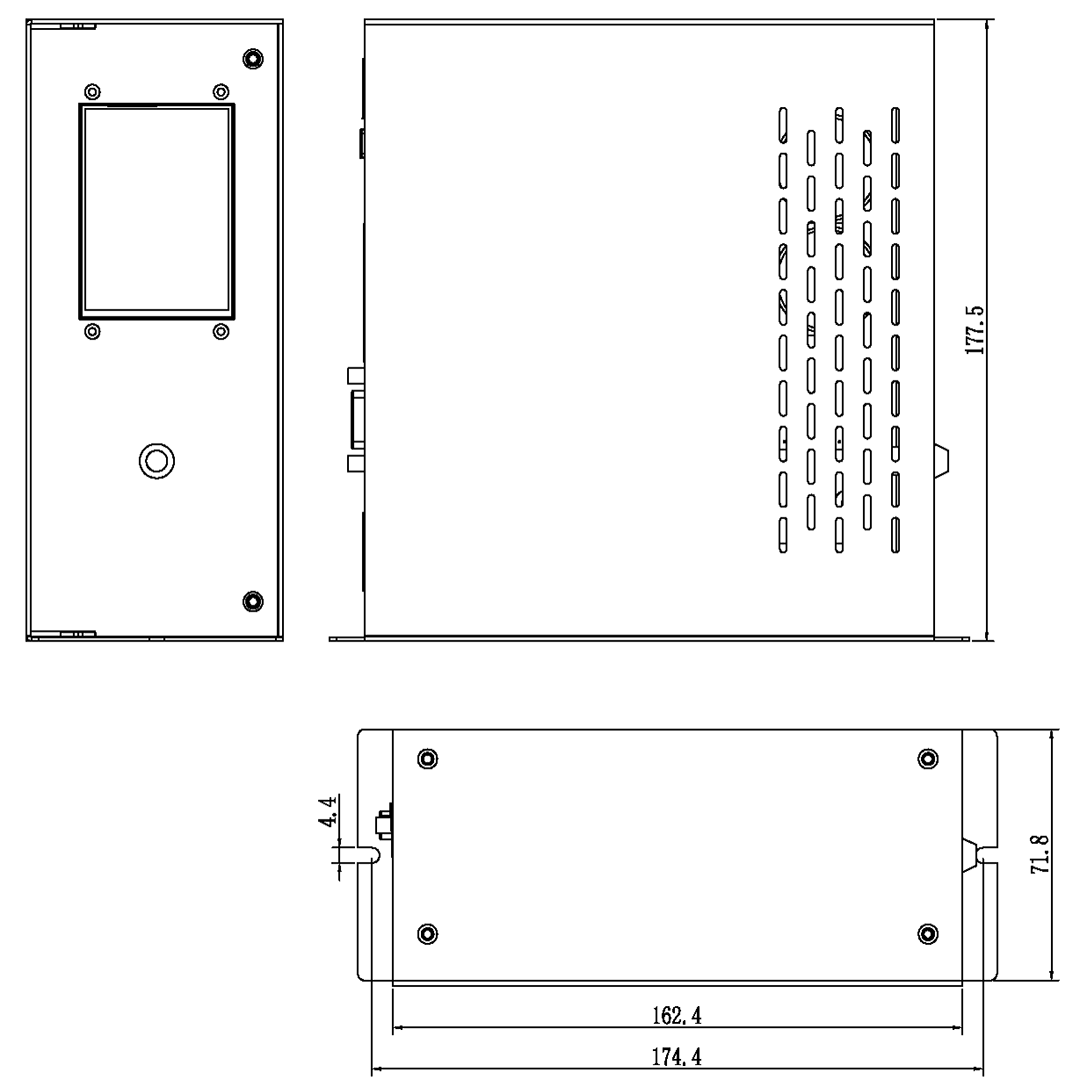

伺服電批控制器外觀尺寸：

200W電機尺寸：

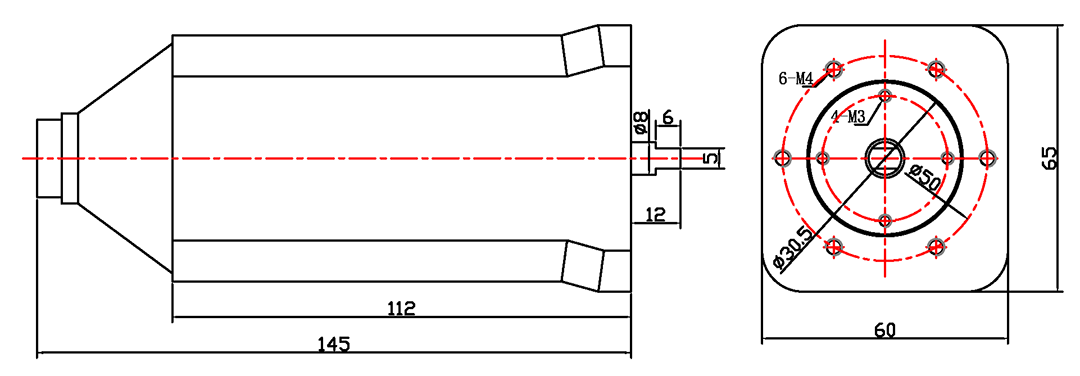

伺服電機包外殼尺寸圖

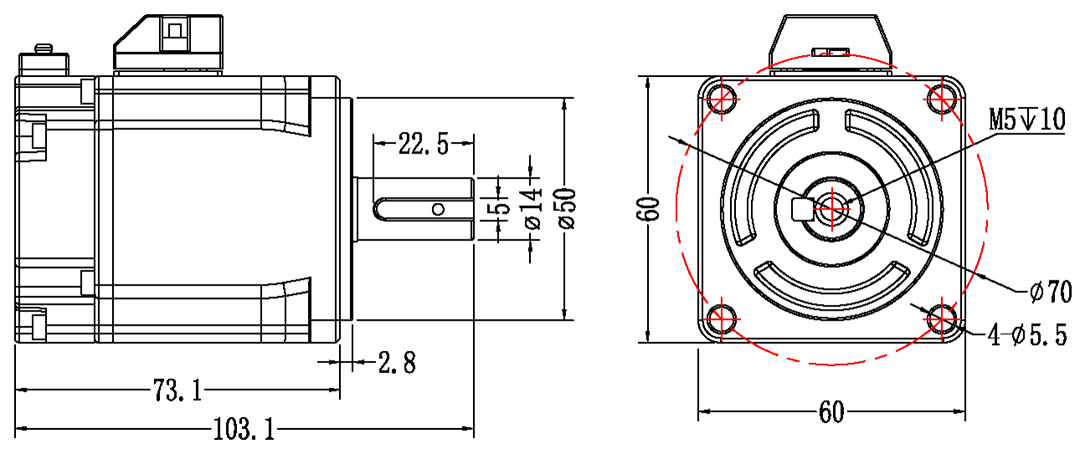

伺服電機未包外殼尺寸圖

產品安全認證——CE認證報告
