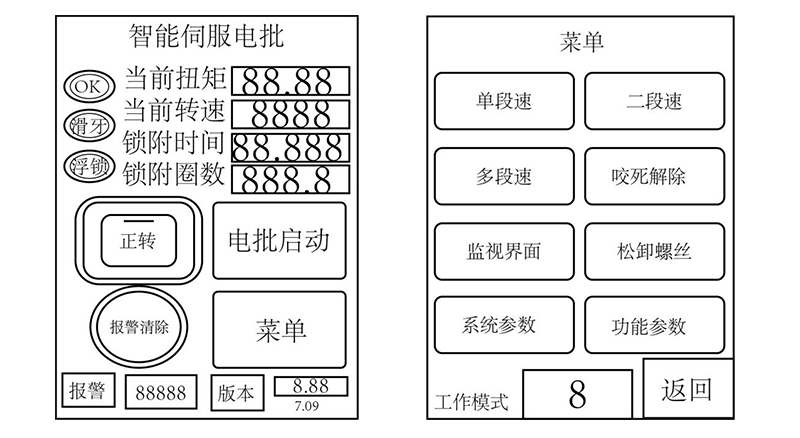

當前扭矩

實時顯示當前鎖付扭矩(N·m)

當前轉速

實時顯示當前鎖付轉速(RPM)

鎖附時間

實時顯示當前鎖付時間(s)

鎖附圈數

實時顯示當前鎖付圈數(r)

電批啟動

手動模式下實現伺服電批的正反轉啟動，輸出OK、報警信號。通過此種功能可以對伺服電批進行調試

正反轉

正轉：逆時針轉動；反轉：順時針轉動

菜單

點擊切換到頁面參數設置界面

版本

顯示當前軟件版本號

報警

在電批報警的狀態下會常亮，并顯示報警號，同時DO2輸出報警信號。(滑牙、浮鎖報警繼續給啟動信號即可清除，滑牙、浮鎖報警詳見功能參數)

報警清除

電批在報警狀態下，恢復正常狀態點擊報警清除即可清除報警狀態

OK

電批動作完成輸出信號

滑牙

電批旋轉圈數超過螺釘圈數,出現滑牙時可檢查以下幾種原因:

1.被鎖件螺紋孔被破壞；2.螺釘螺紋被破壞；3.螺釘斷裂；4.螺釘針部被破壞；5.扳手被破壞；6.扳手與針部不匹配

浮鎖

電批有效圈數未達到螺釘設定圈數，出現浮鎖可檢查以下幾種原因：

1.設置扭矩過小，螺釘未完全鎖附；2.螺釘打歪，破壞性鎖附未完成；3.異常螺絲或者螺紋孔

單段速

用于設置單段速模式參數

二段速

用于設置二段速模式參數

多段速

用于設置多段速模式參數

咬死解除

用于設置咬死解除參數

監視界面

用于顯示IO狀態

松卸螺絲

用于設置松卸螺絲模式參數

系統參數

用于設置電批系統參數

功能參數

用于設置電批功能參數

工作模式

用于設置并顯示電批工作模式，主要有以下模式：

0：單段速；1：二段速；2：多段速；6：松卸模式
